TWELITEをいじってみる（センサデータをみてみる）

この記事は↓の続きになります！

chinoppy.hatenablog.com

今回は、TWELITE DIPにセンサを繋いで、MONOSTICKで受信したセンサデータをみてみます！

こちらのページが参考になりますが、スイッチサイエンスで購入したBME280は配線が違うため、あわせて記載していきます📝

mono-wireless.com

前提

• 今回もPCはMacを使用してます
  • OS：macOS Big Sur（バージョン11.6.4）
• 前回の記事で購入に記載した以下を使用します！
  • TWELITE R2
  • BME280搭載　温湿度・気圧センサモジュール ピンヘッダ実装済

センサデータをみてみる

準備

ハード側

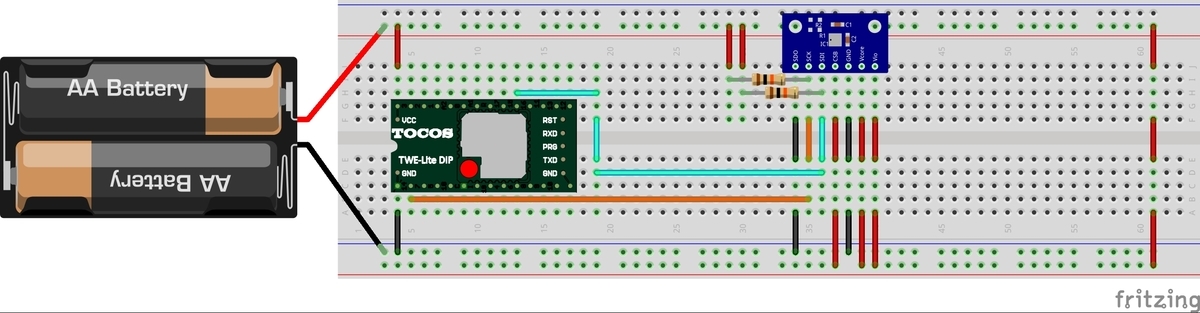

配線はこちら

• 抵抗は10kΩを使用
  • 抵抗のカラーコードとE系列
• BME280についてはこちらも参考になります
  • BME280 – スイッチサイエンス
• Fritzingのパーツはこちらからダウンロード
  • Fritzing - Takafumi Naka HRM1017

ソフトの書き換え、設定の編集・変更

手順としては無線タグアプリ （App_Tag） - MONO-WIRELESS.COMをMONOSTICK、TWELITE DIPに書き込み、設定等をインタラクティブモードで編集・設定します！

• TWELITE DIPに子機用の「App_Tag_EndDevice_Input」を書き込み
• MONOSTICKにOTAでTWELITE DIP側の設定を変更する「App_Tag_EndDevice_Input_OTA」を書き込み
• インタラクティブモードで子機用の設定を行う
• 子機（TWELITE DIP）の設定を変更
• MONOSTICKでデータを受信するための「App_Tag_Parent_MONOSTICK」を書き込み

TWELITE DIPに子機用の「App_Tag_EndDevice_Input」を書き込み

• TWELITE DIPをTWELITE R2に装着して、PCとUSB接続
  • ⚠⚠⚠差し込む方向を間違えるとTWELITE DIP側が壊れてしまう可能性があるので注意！⚠⚠⚠
• TWELITE STAGEを起動
• シリアルポートは「TWELITE R2」を選択
• 「アプリ書き換え」⇒「TWELITE_APPSビルド&書換」⇒「App_Tag」⇒「App_Tag_EndDevice_Input」を選択
• ⇒アプリがTWELITE DIPに書き込まれます

youtu.be

• 書き込みが完了したら、TWELITE STAGEを終了させて、TWELITE R2もPCから外し、TWELITE DIPをブレッドボードに装着する
• ブレッドボード装着後、まだ電源はいれない！

MONOSTICKにOTAでTWELITE DIP側の設定を変更する「App_Tag_EndDevice_Input_OTA」を書き込み

• MONOSTICKをPCとUSB接続
• TWELITE STAGEを起動
• シリアルポートは「MONOSTICK」を選択
• 「アプリ書き換え」⇒「TWELITE_APPSビルド&書換」⇒「App_Tag」⇒「App_Tag_EndDevice_Input_OTA」を選択
• ⇒アプリがMONOSTICKに書き込まれます

youtu.be

インタラクティブモードで子機用の設定を行う

次にインタラクティブモードで子機に設定する内容を編集します

• 上記の続き
• TWELITE STAGEの「インタラクティブモード」を選択
• 設定を変更する
  • 「b」キーでUART baundを変更：115200
  • 「o」キーでOption Bitsを変更：0x00010001
  • 「d」キーでSleep Durを変更（ms）：60000（※ 1分ごと送信するようにする）
  • 「w」キーでSensor Waitを変更（ms）：30
  • 「m」キーでSensor Modeを変更：0x39
  • 「p」キーでParameterを変更：0
• 「Shift + S」キーで設定を保存

各設定の詳細はこちらを参照

無線タグアプリ インタラクティブモード - MONO-WIRELESS.COM

youtu.be

子機（TWELITE DIP）の設定を変更

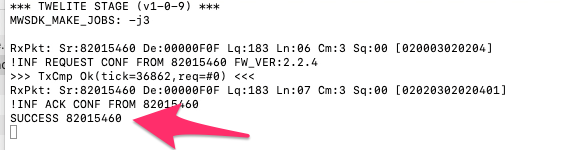

上記に引き続き、TWELITE STAGEを起動したままで、子機に電源をいれて、以下のように表示されれば、TWELITE DIP側に設定が反映されたことになるようです！

SUCCESS [TWELITE DIPのED]

youtu.be

⚠障害物などに弱いので、なるべくMONOSTICKとTWELITE DIPを近い距離にして、TWELITE DIPの電源をいれてください⚠

MONOSTICKでデータを受信するための「App_Tag_Parent_MONOSTICK」を書き込み

• MONOSTICKをPCとUSB接続
• TWELITE STAGEを起動
• シリアルポートは「MONOSTICK」を選択
• 「アプリ書き換え」⇒「TWELITE_APPSビルド&書換」⇒「App_Tag」⇒「App_Tag_Parent_MONOSTICK」を選択
• ⇒アプリがMONOSTICKに書き込まれます

youtu.be

センサデータを確認！📈

TWELITE STAGEを起動して、シリアルポートは「MONOSTICK」を選択をすると1分ごと、センサデータを確認できます！🙌

• tm: 温度（100倍されているので、22.44℃）
• hu: 湿度（こちらも100倍されているので、39.08%）
• at: 気圧（975hPa）

::rc=80000000:lq=183:ct=0018:ed=82015460:id=0:ba=3180:a1=1138:a2=0689:tm=2244:hu=3908:at=0975

youtu.be

Pythonで確認してみる

Raspberry PiにMONOSTICKを装着すると /dev/ttyUSBx として認識されます

$ ls -la /dev/ttyUSB*
crw-rw---- 1 root dialout 188, 0  3月 19 23:19 /dev/ttyUSB0

Pythonでserial関連のライブラリをインストールします

$ pip3 install pyserial

コードはこんな感じ

import serial
import time

ser = serial.Serial('/dev/ttyUSB0', 115200)

while True:

    time.sleep(1)

    recv_list = ser.readline().decode('utf-8').split(':')
    if len(recv_list) < 13:
        # いったん、受信データの要素数で不要なデータ時は出力しないようにする
        continue

    print(recv_list)

実行すると以下のように受信したデータを確認できます🙌

$ python3 app_tag_loop.py
['', '', 'rc=80000000', 'lq=159', 'ct=0002', 'ed=8201C109', 'id=0', 'ba=3190', 'a1=0916', 'a2=0612', 'tm=2270', 'hu=4060', 'at=0975\r\n']

Let's Enjoy センシング!!!!!!!! 📊
